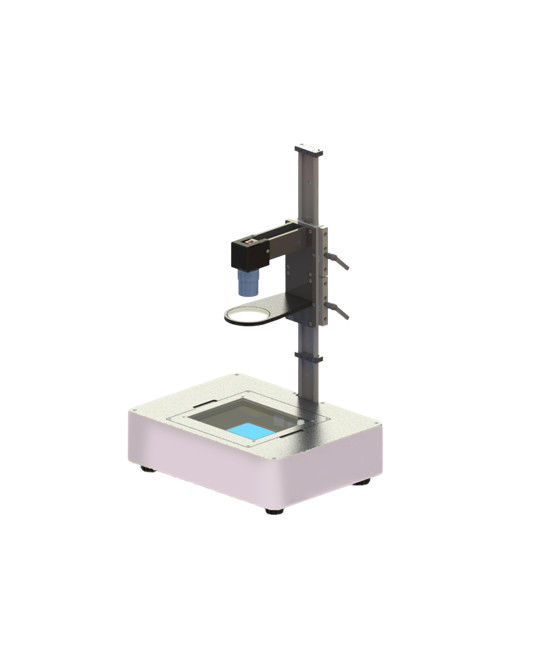

半導体産業における応力複屈折検出装置
アプリケーション
| UV-紫外線 | 半導体 |
| 光源原料メーカー |
動作原理
物質の複屈折は、光の前後の偏光状態を比較することによって評価されます。
が対象物を透過し、サンプルの応力複屈折の大きさが計算後に決定されます。
特徴
| モデル |
SBD-SX—X |
| 作業モード | リアルタイム測定 |
| 関数 | 応力の大きさ、応力分布 |
| 検出波帯 | VIS-520nm、590nm、650nm |
| 試験範囲 | 1~110nm & 1~280nm |
| 空間解像度 | 0.05mm |
| テストの再現性 | 0.1nm |
| 測定頻度 | >15FPS |
|
注: 利用できるカスタマイズされた生産。 |
|
検出画像
私たちの利点
私たちはメーカーです。
成熟したプロセス。
24営業時間以内に返信
当社の ISO 認証
当社の特許の一部
研究開発の賞と資格の一部
当社の製品は世界中で販売されています。当社の製品の全プロセスにご安心ください。
