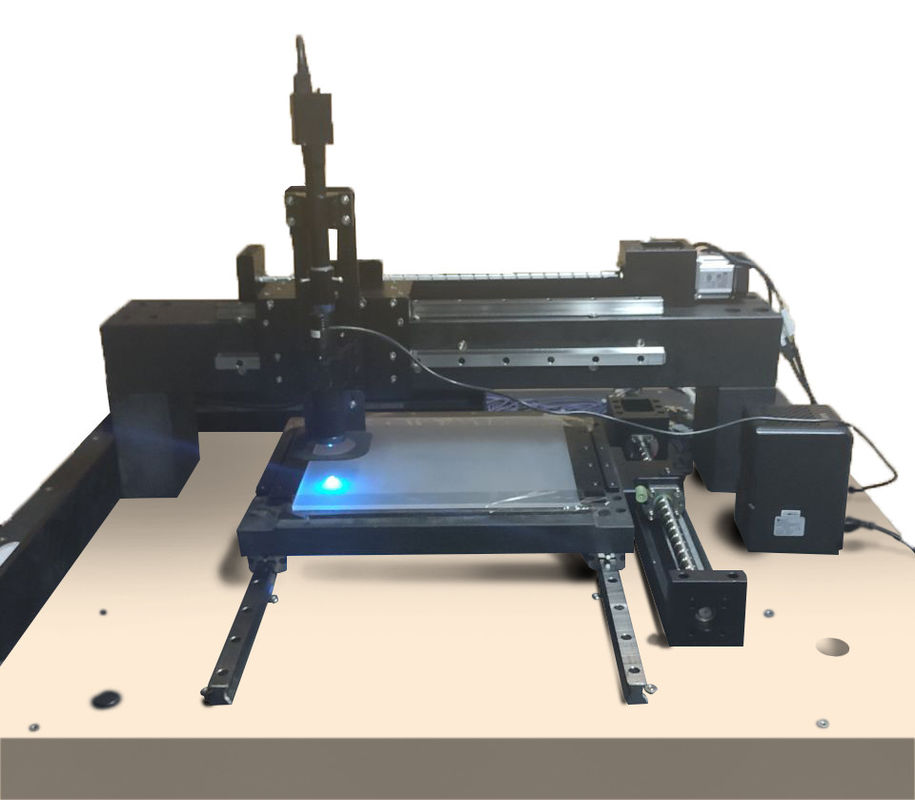

半導体産業における表面欠陥検出器
アプリケーション
半導体ディスプレイ製造分野におけるブランクマスクの工程管理・歩留まり管理に、
ガラス基板、マスク、パネルのメーカーがマスクの欠陥を特定して監視し、
歩留まりのリスクとコア技術の研究開発の独自の能力を向上させます。
動作原理
超解像顕微鏡イメージングと超解像によるマスク表面欠陥の自動検査を実現
分解能欠陥検出アルゴリズム。
特徴
| モデル | SDD-SX—X | |
|
パフォーマンス検出 |
検出可能な欠陥の種類 | キズ、ホコリ |
| 検出可能な欠陥サイズ | 1μm | |
| 検出精度（実測） |
100%の不良検出・回収 欠陥（傷、ほこり） |
|
| 検出効率 |
≤10分 (実測値：350mm×300mmマスク) |
|
|
光学系の性能 |
解像度 | 1.8μm |
| 倍率 | 40倍 | |
| 視野 | 0.5mm×0.5mm | |
| ブルーライトイルミネーション | 460nm、2.5w | |
|
モーションプラットフォームの性能
|
X、Y 2 軸モーション 大理石カウンターの平坦度：2.5μm Y軸Z方向振れ精度：≦10.5μm Y軸Z方向振れ精度：≦8.5μm |
|
| 注: 利用できるカスタマイズされた生産。 | ||
検出画像
