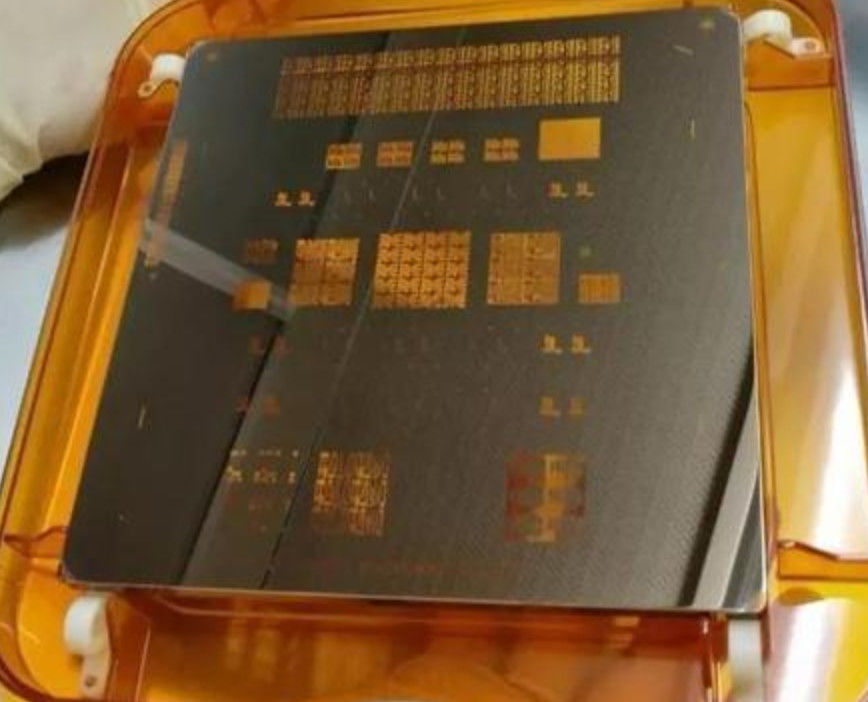

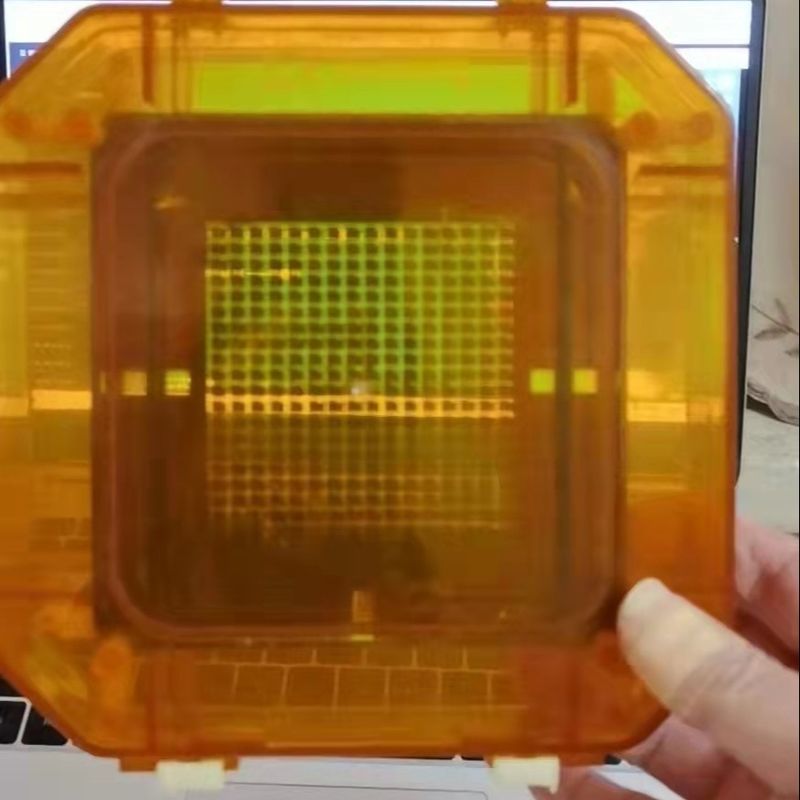

6インチ×6インチ×0.12インチ チップ用石英フォトマスク基板
アプリケーション
集積回路チップ製造、FPD（フラットパネルディスプレイ）、
MEMS（マイクロ・エレクトロ・メカニカル・システム）など
動作原理
マスクは、マイクロ ナノ加工のフォトリソグラフィーで一般的に使用されるグラフィック マスター マスクです。グラフィック構造
不透明なフォトマスクによって透明基板上に形成され、グラフィック情報が転写されます。
露光プロセスによる製品基板。
特徴
チップ用フォトマスク基板
| 型式・材質 | サイズ | 処理能力 |
| 6012 / クォーツ | 6インチ×6インチ×0.12インチ | 研削、研磨、クロムメッキ、接着 |
プロセスフロー
→原材料の検出;
→粗研削;
→粗研磨;
→マスククリーニング;
→原材料の性能検査;
→クロムメッキ;
→ マスク性能試験;
→フォトレジストコーティング;
→包装;
→運搬。
私たちの利点
私たちはメーカーです。
成熟したプロセス。
24営業時間以内に返信してください。
