半導体の物質的な表面欠陥の探知器
適用
半導体の表示の分野の空白のマスクのプロセス制御および収穫管理のため
集積回路の破片の製造業、私達は速く作るのに高い効率の光学テストの技術を使用する
空白のマスクの表面欠陥のための正確な自動検出。専門のユーザーのニーズに従って、
私達は一連の高い効率を覆う信頼できる質および高い費用の点検機械を開発した
性能の比率、ガラス基質、マスクおよびパネルの製造業者が識別するのを助け、マスクを監視するため
欠陥は、収穫の危険を基幹技術のためのR & Dの独立した能力を改善するために減らし。
働き主義
表面欠陥、4x telecentricレンズ、特定の角度リング ライトおよび同軸ライトのレベルそしてタイプに関して
源は視覚アプローチとして選ばれる。装置が動いているとき、サンプルはXに沿って動く
方向および視野モジュールはYの方向に沿う欠陥の検出を遂行する。
特徴
| モデル | SDD0.5-0.5 | |
|
性能の検出 |
探索可能な欠陥のタイプ | 傷は、塵を払う |
| 探索可能な欠陥のサイズ | 1μm | |
|
検出の正確さ （測定される） |
欠陥/コレクションの100%の検出の 欠陥（傷、塵） |
|
| 検出の効率 |
≤10分 （測定値:350mm x 300mmのマスク） |
|
|
光学系の性能 |
決断 | 1.8μm |
| 拡大 | 40x | |
| 視野 | 0.5mm x 0.5mm | |
| 青く軽い照明 | 460nm、2.5w | |
|
動きのプラットホームの性能
|
XのYの二軸の動き 大理石のカウンタートップの平坦:2.5μm Ｙ軸のZ方向ふれの精密:≤ 10.5μm Ｙ軸のZ方向ふれの精密:≤8.5μm
|
|
| 注:利用できるカスタマイズされた生産。 | ||

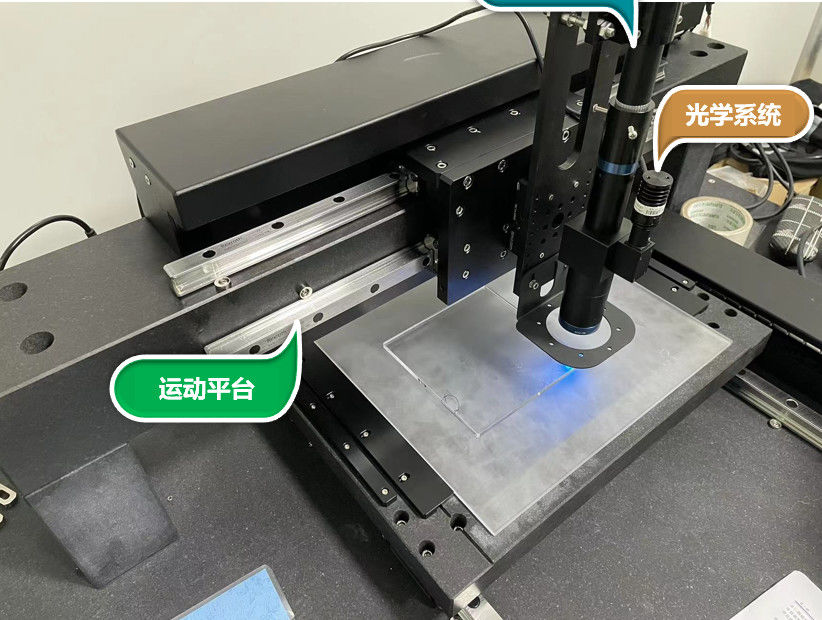

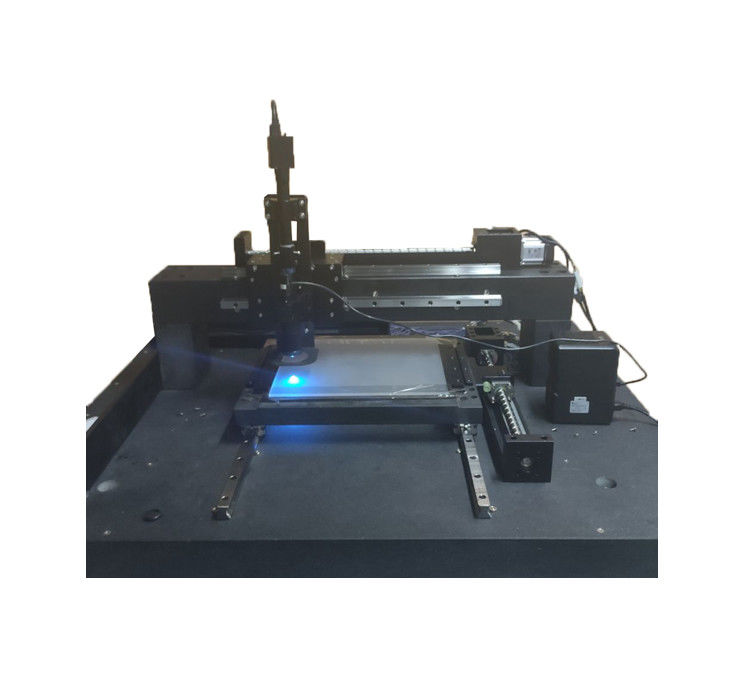

検出のイメージ
私達の利点
私達は製造業者である。
成長したプロセス。
24就業時間以内の応答。
私達のISOの証明
私達のパテントの部分
私達の賞の部分およびR & Dの資格
当社の製品は世界中で販売されています。当社の製品の全プロセスにご安心ください。
