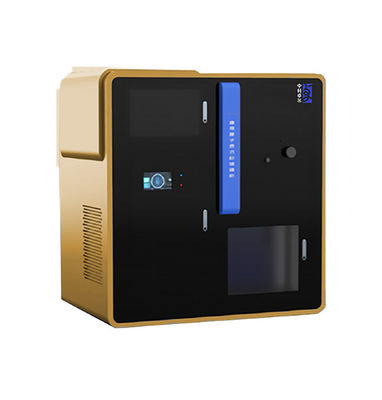

光学産業における原子層堆積
アプリケーション
| アプリケーション | 特定の目的 |
| 光学 | 光学部品 |
| フォトニック結晶 | |
| エレクトロルミネッセンスディスプレイ | |
| 表面増強ラマン分光法 | |
| 透明導電性酸化物 | |
発光層、パッシベーション層、フィルター保護層、反射防止コーティング、紫外線防止 |
動作原理
原子層成長 (ALD) は、元は原子層エピタキシーと呼ばれ、原子層化学気相とも呼ばれていました。
沈着(ALCVD) は、化学蒸着 (CVD) の特殊な形態です。この技術は物質を堆積させることができます
表面上層ごとに単一の原子膜の形で基板の、一般的な化学薬品に似ています
堆積ですが、原子層堆積のプロセス、原子膜の新しい層の化学反応は直接
に関連するこの方法では、各反応で原子の層が 1 つだけ堆積するようにします。
特徴
| モデル | ALD-OX-X |
| 塗膜系 | アル2〇3、TiO2、ZnOなど |
| 塗装温度範囲 | 常温～500℃（カスタマイズ可能） |
| コーティング真空チャンバーサイズ | 内径：1200mm、高さ：500mm（特注） |
| 真空チャンバー構造 | 顧客の要求に従って |
| バックグラウンド真空 | <5×10-7mbar |
| コーティングの厚さ | ≥0.15nm |
| 厚み制御精度 | ±0.1nm |
| コーティングサイズ | 200×200mm² / 400×400mm² / 1200×1200mm²など |
| 膜厚均一性 | ≤±0.5% |
| 前駆体およびキャリアガス | トリメチルアルミニウム、四塩化チタン、ジエチル亜鉛、純水、 |
| 注: 利用できるカスタマイズされた生産。 | |
コーティングサンプル
プロセスステップ
→コーティング用の基板を真空チャンバーに入れます。
→高温と低温で真空チャンバーを真空にし、基板を同期して回転させます。
→ コーティングの開始: 基板は、同時反応なしで順番に前駆体と接触します。
→各反応後に高純度窒素ガスでパージします。
→ 膜厚が基準に達したら、基板の回転を停止し、パージと冷却の操作を行います。
真空破壊条件を満たしてから基板を取り出します。
私たちの利点
私たちはメーカーです。
成熟したプロセス。
24営業時間以内に返信してください。
当社の ISO 認証
当社の特許の一部
研究開発の賞と資格の一部
当社の製品は世界中で販売されています。当社の製品の全プロセスにご安心ください。
