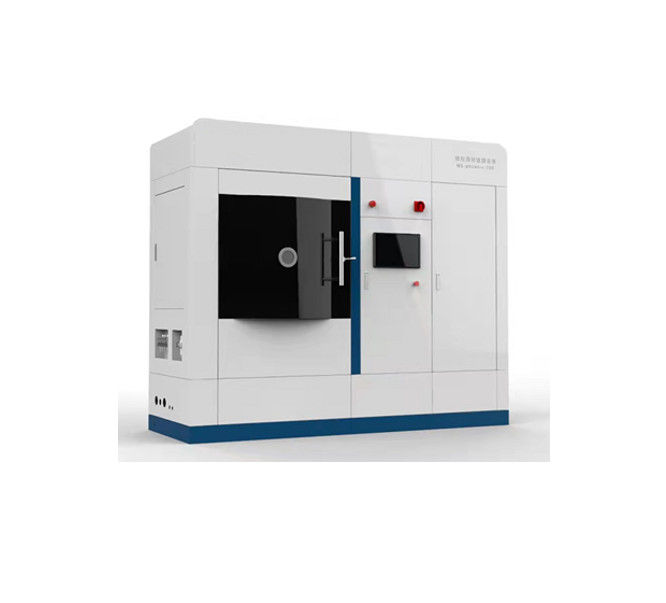

Dielectric Films Optical Coating Equipment PVD Magnetron Sputter Deposition Machine

誘電体フィルム 光学コーティング装置 PVD ​​マグネトロン スパッタ成膜装置

  • ハイライト

    ZEITの誘電体は光学コーティング装置を撮影する

    ,

    ZEITの誘電体はPVDのマグネトロンを放出させる沈殿機械を撮影する

    ,

    誘電性のフィルムは沈殿機械を放出させる

  • 重量
    2500±200KG、カスタマイズ可能
  • サイズ
    2800mm*1000mm* 2300mm、カスタマイズ可能
  • 垂直磁気記録膜
    CoCr
  • 対象物質
    4×4インチ(4インチ以下対応)
  • プロセスガス
    Ar、N2、O2
  • コーティング厚さ
    ≥10nm
  • 基板キャリア
    遊星回転機構付
  • モデル
    MSC700-750-700
  • ブランド
    ツァイト
  • 起源の場所
    中国、成都
  • ブランド名
    ZEIT
  • 証明
    Case by case
  • モデル番号
    MSC700-750-700
  • 最小注文数量
    1セット
  • 価格
    Case by case
  • パッケージの詳細
    木製ケース
  • 受渡し時間
    ケースバイケース
  • 支払条件
    T/T
  • 供給の能力
    ケースバイケース

誘電体フィルム 光学コーティング装置 PVD ​​マグネトロン スパッタ成膜装置

誘電体は光学コーティング装置ArのN2 O2 PVDのマグネトロンの放出させる沈殿を撮影する



適用

適用  特定の目的  物質的なタイプ
半導体  ICのフィルムをワイヤーで縛るLSIの電極  AI、Al SiのAl Si CU、CU、Au、Pt、Pd、Ag
 VLSIの記憶電極  Mo、Wのチタニウム
 拡散障壁のフィルム  MoSix、Wsix、TaSix、TiSx、W、MoのWチタニウム
 付着力フィルム  PZT (PbZrO2-チタニウム)、チタニウム、W
 表示  透明な伝導性のフィルム  ITO (In2O;- SnO2)
 電極の配線のフィルム   Mo、WのCr、Taのチタニウム、Al、AlTi、AITa
 エレクトロルミネセンスのフィルム

 ZnS Mn、ZnS TbのCaS EU、Y2O3、Ta2O5

 BaTiO3

 磁気記録  縦の磁気記録のフィルム  CoCr
 ハード ディスクのためのフィルム  CoCrTa、CoCrPt、CoCrTaPt
 薄膜の磁気ヘッド  CoTaZr、CoCrZr
 人工的な水晶フィルム  CoPt、CoPd
光学録音  相変化ディスク録音フィルム  TeSe、SbSe、TeGeSb、等
 磁気ディスク録音フィルム

 TbFeCo、DyFeCo、TbGdFeCo、

TbDyFeCo

 光ディスクの反射フィルム  AI、AITi、AlCrのAu、Auの合金
 光ディスクの保護フィルム  Si3N4、SiO2+ZnS
 ペロプスカイトの薄膜電池  透明な行なう層  ZnO:Al
 治療  Biocompatible材料  Al2O3、TiO2
 装飾的なコーティング  カラー フィルム、金属で処理されたフィルム  Al2O3、TiO2、およびいろいろな種類の金属のフィルム
 反変色のコーティング  貴金属のanti-oxidationのコーティング Al2O3、TiO2
 光学フィルム  ハイ・ローr.i.  SiO2、TiO2、Ta2O5のZrOの₂、HfO2
 他の適用  耐光性のフィルム  Cr、AlSi、AlTi、等
 抵抗フィルム  NiCrSi、CrSi、MoTa、等
 超伝導のフィルム  YbaCuO、BiSrCaCuo
 磁気フィルム  Fe、Co、NI、FeMn、FeNi、等



特徴

  モデル   MSC700-750-700
  コーティングのタイプ   メタル・フィルム、金属酸化物およびAINのようなさまざまな誘電性のフィルム
  コーティングの温度較差   500℃への正常な温度(カスタマイズ可能な)
  コーティングの真空槽のサイズ   700mm*750mm*700mm (カスタマイズ可能)
  背景の真空   <5>-7mbar
 コーティング厚さ   ≥10nm
  厚み制御の精密   ≤±3%
  最高のコーティングのサイズ   ≥100mm (カスタマイズ可能な)
  フィルム厚さの均等性   ≤±0.5%
  基質のキャリア   惑星の回転メカニズムを使って
  目標資料   4x4インチ(4インチと互換性があり、下の)
  電源  およびバイアスが任意なら、DCの脈拍、RFのような電源
  プロセス ガス   ArのN2、O2
注:利用できるカスタマイズされた生産。



プロセス ステップ

→は真空槽にコーティングのための基質を置く;

→は大体vacuumize;

→は分子ポンプで回ったり、全速力でvacuumize、そして回転および回転で回る;

温度がターゲットに達するまで真空槽を熱する→;

→は一定した温度調整を実行する;

→は要素をきれいにする;

→は起源に戻って回転し、;

プロセス条件に従う→のコーティングのフィルム;

→は低温を、コーティングの後でポンプ アセンブリを停止する;

→は自動操作が終了するとき働くことを止める。



コーティングのサンプル

誘電体フィルム 光学コーティング装置 PVD ​​マグネトロン スパッタ成膜装置 0



働き主義

放出させるマグネトロンは一種の物理的な蒸気沈殿(PVD)である。それは螺線形の電子移動をする

従って磁気および電界間の相互作用によるターゲット表面の近くの道、増加

イオンを発生させるためにアルゴンのガスに当る電子の確率。発生させたイオンはそれからターゲット表面に当った

電界の行為の下および目標資料を基質の表面のdepositeの薄膜に放出させるため。

一般的な放出させる方法はさまざまな金属、強磁性半導体の準備に使用することができる

材料、また絶縁された酸化物、製陶術および他の物質。装置はPLC+の接触を使用する

プログラム可能なプロセス インターフェースによって変数を入れることができる機能のパネルHMIの制御システム

放出させ、multi-target順次に放出させ、そして共同放出させる単一ターゲットのような。
