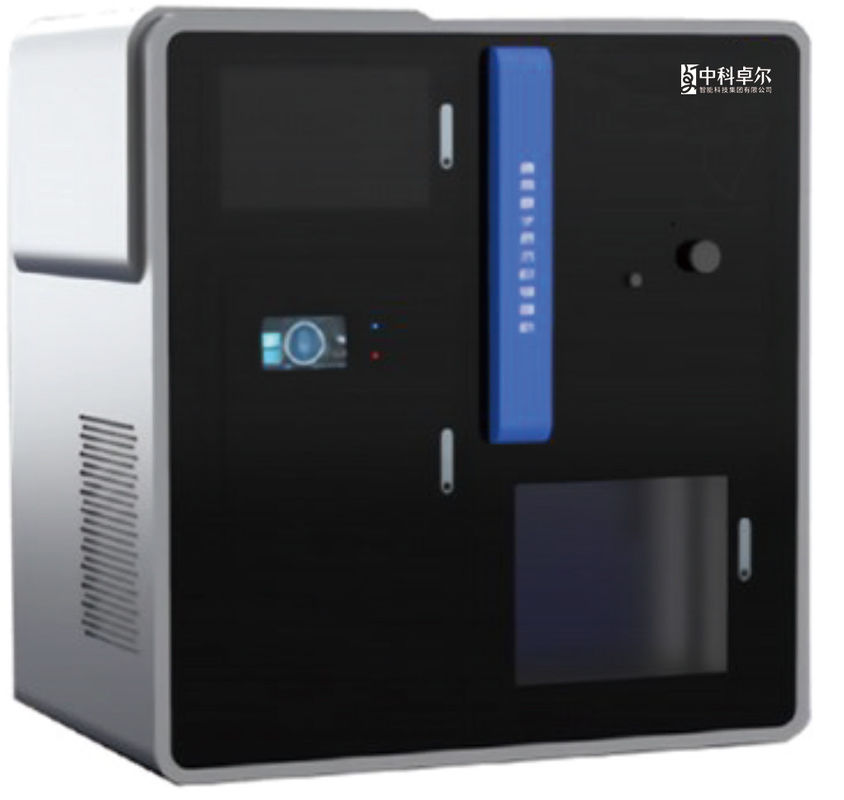

Self-developed high-end optical coating equipment with 1200mm*500mm(customized)

1200mm*500mmの自己開発する上限の光学コーティング装置(カスタマイズされて)

  • 製品名
    自己開発する上限の光学コーティング装置
  • モデル
    ALD1200-500
  • アプリケーション領域
    MEMS装置、医学センサー包む3D
  • 働き主義
    Atomiclayerの沈殿(ALD)は物質が単一の原子フィルムの形で層基質の層で沈殿させることができる方法である。
  • 真空槽の構造
    顧客の必要性に従ってカスタマイズされる
  • 厚み制御の正確さ
    ±0.1nm
  • フィルム厚さの均等性
    ≦±0.5%
  • コーティングの温度較差
    正常な温度500℃
  • 起源の場所
    CHENGDU.P.R中国
  • ブランド名
    Zeit Group
  • 証明
    NA
  • モデル番号
    ALD1200-500
  • 最小注文数量
    1
  • パッケージの詳細
    木の場合のパッキング
  • 受渡し時間
    契約に署名した後8か月以内の配達
  • 支払条件
    T/T
  • 供給の能力
    8か月以内にセット1

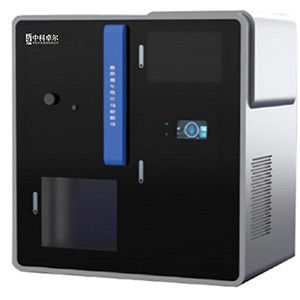

1200mm*500mmの自己開発する上限の光学コーティング装置(カスタマイズされて)

1200mm*500mmの自己開発する上限の光学コーティング装置(カスタマイズされて)





働き主義

Atomiclayerの沈殿(ALD)は物質が単一の原子フィルムの形で層基質の層で沈殿させることができる方法である。



指定変数

モデル ALD1200-500
コーティングのフィルム システム AL2O3、TiO2、ZnOおよび等。
コーティングの温度較差 正常な温度500℃
コーティングの真空槽次元 内部の直径1200mmの高さ500mm (カスタマイズ可能な)
真空槽の構造 顧客の必要性に従ってカスタマイズされる
背景の真空 <5x10>-7mbar
コーティング厚さ ≥0.15nm
厚み制御の正確さ ±0.Inm



アプリケーション領域


MEMS装置
エレクトロルミネセンスの版
表示
貯蔵材料
誘導結合
ペロプスカイトの薄膜電池
3D包装
冷光の適用
センサー
コイ電池



ALDの技術の利点

前駆物質は大きい区域の均一フィルムの形成を保障する飽和させた化学吸着である。

②多成分nanosheetsおよび混合された酸化物は沈殿させることができる。

③固有の沈殿均等性、容易なスケーリングは、直接量ることができる。

④広く基盤のさまざまな形に適用することができる。
